电机型号 | 规格 | 输出功率 W |
电压 V |
频率 Hz |
电流 A |
启动扭矩 | 额定扭矩 | 额定转速 r/min |
容量/Ve μF/VAC |
||
JWD类型 | mN.m | gf.cm | mN.m | gf.cm | |||||||

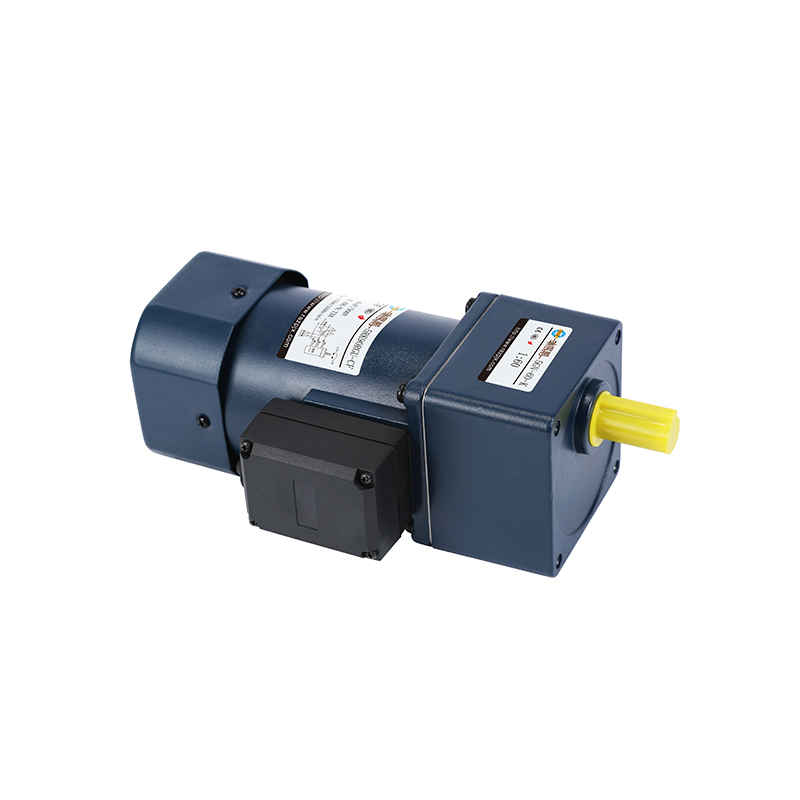

6IK370GU-CF 6IK370A-CF |
感应 | 370 | 单相 220 |
50 | 2.3 | 2944 | 29440 | 2560 | 25660 | 1350 | 15/450 |
60 | 2.1 | 2622 | 26220 | 2280 | 22880 | 1550 | 15/450 | ||||
6RK370GU-CF 6RK370A-CF |
可逆 | 50 | 2.3 | 2944 | 29440 | 2560 | 25660 | 1350 | 15/450 | ||
60 | 2.1 | 2622 | 26220 | 2280 | 22880 | 1550 | 15/450 | ||||
6IK370GU-AF 6IK370A-AF |
感应 | 370 | 单相 110 |
50 | 3.0 | 2944 | 29440 | 2560 | 25660 | 1350 | 32/250 |
60 | 2.8 | 2622 | 26220 | 2280 | 22880 | 1550 | 30/250 | ||||
6RK370GU-AF 6RK370A-AF |
可逆 | 50 | 3.0 | 2944 | 29440 | 2560 | 25660 | 1350 | 40/250 | ||
60 | 2.8 | 2622 | 26220 | 2280 | 22880 | 1550 | 36/250 | ||||
6IK370GU-UF 6IK370A-UF |
370 | 三相 380 |
50 | 1.4 | 3018 | 30180 | 2624 | 26240 | 1350 | ||
60 | 1.2 | 2680 | 26800 | 2330 | 23300 | 1550 | |||||
6RK370GU-SF 6RK370A-SF |
370 | 三相 220 |
50 | 2.5 | 3018 | 30180 | 2624 | 26240 | 1350 | ||
60 | 2.0 | 2680 | 26800 | 2330 | 23300 | 1550 |
●上表中的参数是指电机单独的参数,不带任何负载装置。
●电机额定转速、额定电流允许变化在±5%范围内。
减速参数 | 同步转速 | 500 | 300 | 200 | 150 | 120 | 100 | 85 | 75 | 60 | 50 | 40 | 37 | 30 | 25 | 20 | 15 | 12 | 10 | 8 | 7 | 6 | |
减速比 | 3 | 5 | 7.5 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 100 | 120 | 150 | 180 | 200 | 250 | ||
最大允许负载 |
370W | kg.cm N.m | 62.2 6.22 |
106 10.4 |
142 14.0 |
190 18.6 |
238 23.3 |
285 28 |
342 33.6 |
381 37.3 |
440 43 |
●速度是以同步电机减速比为基准除以该值计算得出。实际速度会随着负载大小的变化而变化,小于所示值的2~15%。
●希望表中减速比大于进一步减速,可安装在电机与减速机之间,减速比为10的减速机中间。
●当负载扭矩超过减速电机最大允许负载扭矩,并存在堵转情况时,请在减速箱输出轴与负载扭矩连接处安装负载扭矩限制装置,以保证减速箱正常运转。
